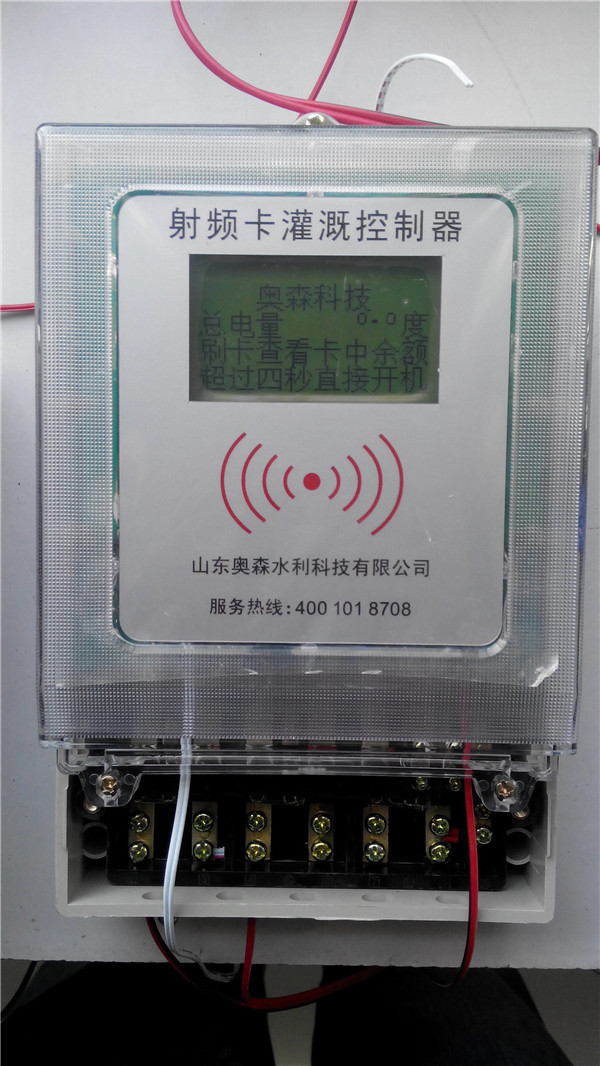

射频卡灌溉控制器

一、概述

液晶汉字显示射频卡灌溉计费控制系统，是山东奥森水利科技有限公司自主研发的第三代无井房新型灌溉计费控制系统。与现在市场上流行的产品相比，具有显示内容直观，操作简易，安装方便等诸多优点。由系统管理机（另见管理机说明书）、射频卡、灌溉控制器组成。

二、主要技术指标

1、工作电压：～380V+15%、～380V-30%，三相三线、三相四线、三相五线系统均能正常工作(此数据针对射频卡计费器)。

2、控制机泵功率：1.1--55kW，电机超过15kW需降压启动。

3、控制电流：最大120A（超过30A需特殊订货）。

4、功耗：工作时5W，待机时2W，待机超过7分钟自动切断总电源。

5、抗雷电冲击电流：10kA。

6、三相不均衡保护，当任一相电压降低50%时，或相电流不均衡度超过30%时，断相保护功能启动。

7、单台控制器可刷卡数量：30000张。

8、控制器暂存卡信息数量：最少10张，最大可扩展到1000张，需特殊订货。

9、计量精度：3%（与选装电度表或水表有关）。

10、卡中预存款额最大值：1000元，特殊订货预存款额可扩大至100000元。

11、用户卡适用性：可在管理机管理范围内的任意机泵上使用，即一机多卡、一卡多机功能。

12、计量方式：水量、电量、计时、水电联计、水电时间联计，订货时说明。

13、显示内容：

待机时：提示用户贴卡查看余额，贴卡超过5秒直接开机，避免了二次刷卡。

工作时：同时显示4种内容：用户卡编号、卡中余额、本次开机消耗款额、本次开机使用电量（或水量）。

操作错误时，显示相应的错误内容。

三、控制器特点说明

1、控制器采用新型SMC材料，是替代玻璃钢的新一代绿色环保材料，具有玻璃钢的硬度，优于玻璃钢的韧性，抗冲击耐老化，对环境无污染（玻璃钢材料属于国家严格限产、逐步淘汰、对环境严重污染的材料）。

2、安装维修方便，传统的水泥立柱加玻璃钢的箱体的结构，存在头重脚轻、易倒伏等弊端，安装时，必须采用碎石混凝土稳固，而山东奥森水利科技有限公司设计的产品，采用上下相同结构，电器开关安装在靠近箱体下侧，箱体底部地埋部分采用稳固底脚结构，不用碎石混凝土即可安装牢固，施工简易，更方便了用户操作，仅安装这一项就可给用户每台节省300元左右的安装费用。大型机械不小心碰到，传统水泥立柱非断即碎，而我们的产品只会倾斜，不会断裂。

3、显示内容直观，方便用户操作。由于数码管显示内容单一，很容易造成用户误操作，采用液晶汉字显示后，可同时显示4种内容，每个操作步骤都有汉字提示，避免了用户误操作。

4、查看余额不用二次刷卡。由于射频卡的读写易受外界干扰，不能在短时间连续多次读写，有的厂家在开发用户查看余额功能时，不得不采取二次刷卡的折中办法来降低干扰，防止数据丢失。我们开发的系统，由于采用了循环冗余数据备份技术，可在短时间内任意对卡进行读写，所以不用再二次刷卡，贴卡时马上显示余额，贴卡超过5秒即开机灌溉（不想开机5秒之内将卡收回即可），操作过程有汉字提示，一目了然。查看余额跟开机一次完成，避免了二次刷卡给操作者造成的麻烦。

5、电源自动关断功能。山东奥森水利科技有限公司始终将用户利益放在首位，将控制器待机功耗降低至2W。同时，加入了智慧判断功能，解决了其他同行无法解决的长时间待机的难题，只要控制器待机时间超过7分钟，则自动关闭电源总开关，降低了能源消耗，延长了控制器的使用寿命。

三、使用方法

1、合上电源开关，控制器显示“刷卡查看余额、刷卡5秒直接开机灌溉提示”，将预存足够款额的用户卡贴进感应区，显示该卡卡号、账户余额，同时刷卡计秒器开始计秒，5秒之内将卡收回，则控制器重新回到待机状态，继续贴卡达到5秒，则开机灌溉。机泵启动后，显示“卡号、余额、用量（电量或水量或时间）”等信息，这时，将卡收回妥善保管。

机泵启动后，每递减0.1（电量或水量或时间）计量单位，显示信息更新一次，直到用户再次贴卡或卡中余额递减完毕。

2、灌溉完毕，请将同一张用户卡再次贴近感应区，显示提示“机泵未停之前卡请勿离开感应区”，机泵停止后，显示本次灌溉实际耗用款额，卡中余额。请将卡收回妥善保管。

3、当灌溉过程中突然停电，用户卡信息会暂存在控制器中，直到重复供电后，控制器会显示该卡号的余额尚未取出，请及时将款额取走，以免影响他人使用。

注：控制器最少可以暂存10张用户卡的信息，超过10张后，控制器无法工作，请及时与水管员联系处理，如有特殊需要，暂存卡号可以扩展到最多1000张，需在订货时特殊说明。

4、控制器在开机工作时，如果有人贴卡，会显示该卡的余额，如果该卡的剩余款额在控制器中没有取出，这时贴卡余额自动取出，如果余额不足，请及时联系水管员为卡充值。

四、注意事项

1、刷卡开、停机泵时，请一定将卡贴近感应区，按显示信息操作。禁止刷卡过快或在感应区前乱刷，否则卡中信息有可能丢失。

2、灌溉卡请妥善保管，远离磁场、油污、高压、高频电磁波，禁止弯折。

3、水是不可再生的资源，灌溉过程中请注意节约用电、节约用水。

4、技术指标第一款中的工作电压，是指射频卡计费控制器可以在此电压范围内长期正常工作。但并不证明机泵可以在此电压下长期连续正常工作。请参考机泵安装使用说明书，在机泵允许的电压范围内工作。虽然控制器中加装了机泵保护装置，但是在超过了机泵允许的工作参数的极端条件下长期使用，会严重影响机泵寿命或造成机泵损坏。

5、山东奥森水利科技有限公司保留了产品不断更新、升级换代的权利，当此说明书与所提供的产品有差异时，请以实际产品为准。
